Katalog leptir ventila sa trostrukim pomakom serije 4210

Novi dizajn leptirastog ventila za daljinsko grijanje Lotoke sa trostrukim pomakom se preporučuje za ruske primjene daljinskog grijanja koje zahtijevaju pouzdano nulto-curenje, PN25, sučeoni zavar, dvosmjerno zaptivanje u uslovima vode ili pare od 270 stepeni kritičnih procesa, para izolacija i ekstremni temperaturni ekstremi unutar sistema ko-kogeneracije (kombinovane toplotne energije), dostupni od ugljenika i nerđajućeg čelika, ventili su dizajnirani za izdržljivost da obezbede niske troškove životnog veka.

Najveći leptir ventili novog lotokea imaju nominalni provrt od 1600 mm, leptir ventili se mogu specificirati sa svim-metalnim zaptivkama kako bi se napravilo bolje zaptivanje od leptirastih ventila sa laminiranim zaptivkom (brtvom od nehrđajućeg čelika).

Jedinstveno plutajuće sjedalo:

Za razliku od laminiranih morskih ventila{0}}sa sjedištem, Un ique Float Seated New lotoke dvosmjerni zaptivač trostruko isključuje i leptir ventil se samostalno-podešava da ravnomjerno raspoređuje kompresiju brtve. Plutajuće sjedište i široki zaptivni prsten koji podupiru lice daju BOLJE BRTVANJE za uklanjanje vezivanja i poboljšanje performansi.

Zaptivanje koje se može ukloniti:

Novi lotoke daljinsko grijanje trostruko postavljeni leptir ventil i brtveni prsten se mogu lako ukloniti ako se slučajno oštete, dijelovi za brtvljenje se mogu obnoviti u kratkom vremenu i SMANJUJE VRIJEME ODRŽAVANJA OPREME.

Metal{0}}na-Zaptivanje metala:

Precizno obrađeno metalno sjedište i brtveni prsten su pouzdani i-dvosmjerno zatvaranje pri visokim-temperaturama, visokim pritiskom i teškim servisnim primjenama, između ostalog. Pravougao-konusni dizajn sjedišta omogućava skoro TRENJE-MANJE U-LINIJSKOJ SEA LING.

Inovativni dizajn brtve vratila:

Omogućava superiornu FUGITIVE TIPBV KONTROLU (ISO 15848) pod periodičnim termičkim ciklusima i SMANJUJE POTENCIJALNO VRIJEME ZASTOJA.

Detalj brtvenog prstena

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Detalj opruge žlijezde

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

Detalji pakovanja

■ Fish scale combination packing system,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

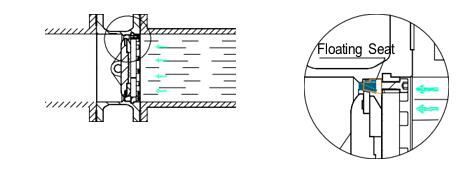

Šta je plutajuće sjedište?

Positive Seal: zaptivni prsten zakači se za sjedište.	Reverse seal: seat engage to the sealing ring after microscopic displacement

Materijali za konstrukciju

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

Raspon veličina

Temperaturni opseg

• -84℉ up to 797℉

-29 stepeni do 425 stepeni

Konfiguracije tijela

• Buttweld

Usklađenost

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

Test Pressure

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

Prijave

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
