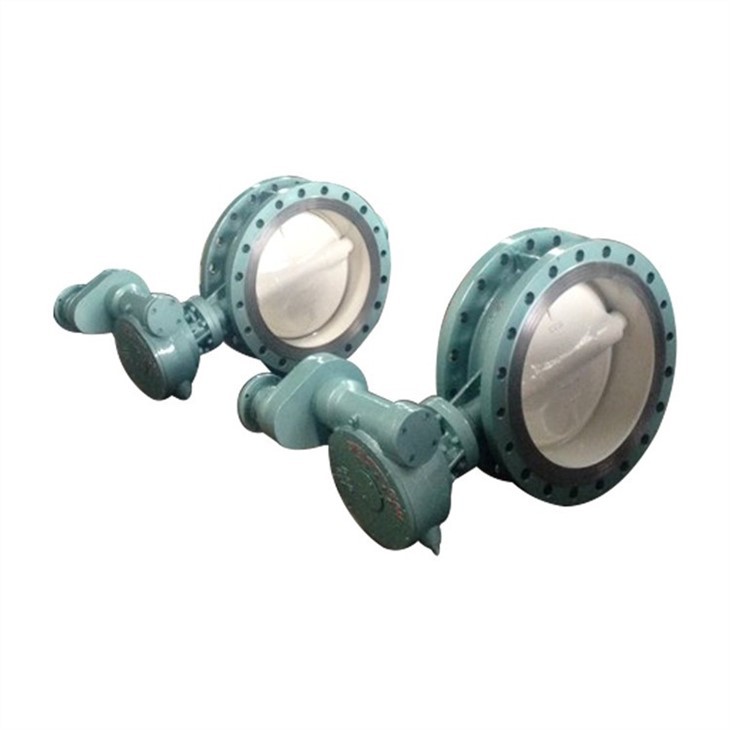

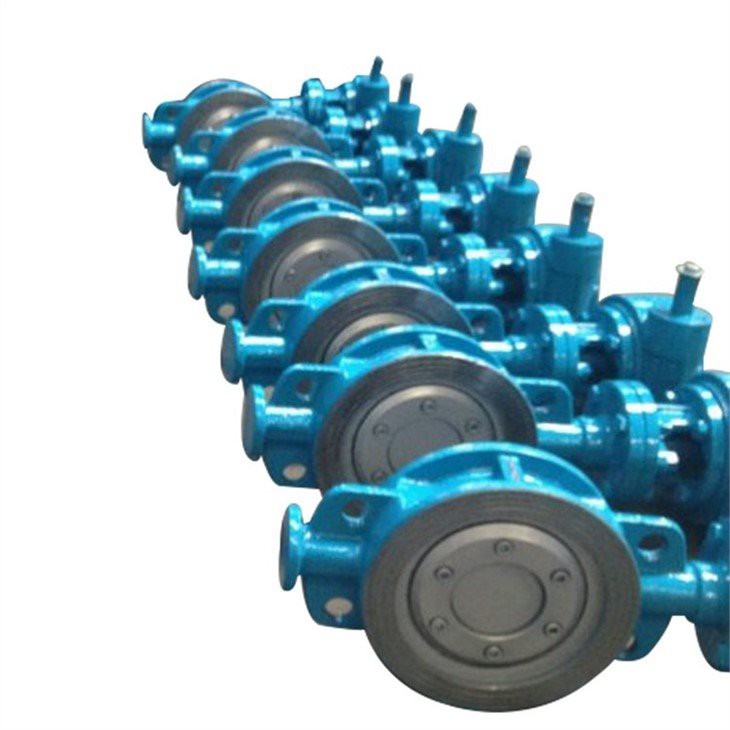

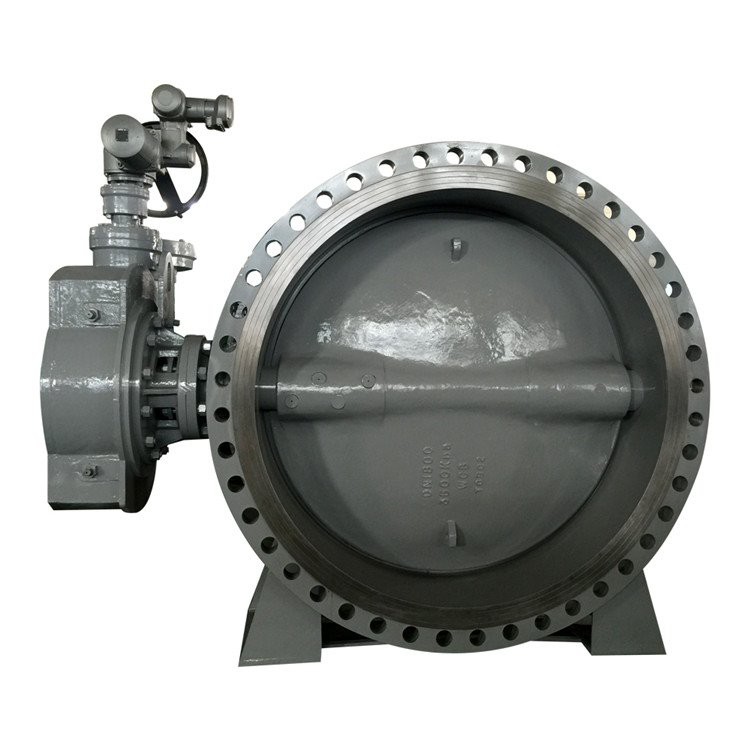

Trostruki offset EPDM leptir ventil

Njegova strukturna osobina je da dok je dvostruki ekscentrični položaj osi ventila ekscentričan, Konusna os brušene površine ploče leptira je iskošena na cilindričnu os tela, to jest, nakon treće ekscentričnosti, zaptivni deo ploče leptira nije Nadalje, to je pravi krug već elipsa, a oblik brtnjave površine je stoga asimetričan , sa jednom stranom sklonom centralnoj liniji tijela, a drugu stranu paralelnu sa centralnom crtom tijela. Najveća osobina trostrukog ekscentricnog EPDM pečata je u tome što u osnovi mijenja strukturu zaptiva, zaptivljenje položaja, ali i torziono zaptivanje, pouzijući se na elastičnu deformaciju sedišta ventila i kontaktni površinski pritisak sedišta ventila kako bi se postigao efekat zaptivanja. Ima jednostavnu strukturu i jednostavno održavanje. Laka instalacija, nula curenja i druge osobine.

1. Ploča leptira usvaja poistovjećenu strukturu, a koeficijent otpora srednjeg protoka je mali

2. Površina zapiranja ploče ventila usvaja EPDM materijal, koji nije lako korodirati i ima dobre performanse zapiranja.

3. Struktura zaptivljenja usvaja troekscentričnu tvrdu strukturu zaptiva, i to: radijalnu ekscentričnost, aksijalnu ekscentričnost i ugaonu ekscentričnost. Smanjuje trenje tokom otvaranja ili zatvaranja ventila, pri tome se učvršćiva da se ventil otvori i fleksibilno zatvori, a što je ventil zategnutiji zatvoren, pečat je zategnutiji. Kada se ventil otvori, brtljava površina se brzo otpušta, smanjujući wear i produžavajući rok upotrebe.

4. Pošto je EPDM fleksibilan, može se brzo odvojiti, operativni moment je mali, a radi se o ručnom rada, fleksibilnom, pogodnom i uštedom energije.

· Dizajn: API 609

· Licem u lice: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Kraj priveska: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Kraj zavarivanje za but: ASME B16.25

· Test: API598

· Sef za vatru: API607 / API6FA

· Veličina: 2"~80"(DN50~DN2000)

· Klasa: 150LB / PN6~PN25

· Veza: Dvostruka priručnica / Butt weld / Lug / Wafer

· Operacija: Crv Zupčanik / Pneumatski aktuator / Električni aktuator

· Temperatura:-100~180°C

· Primjena:Voda mora / Vodosnabdijevanje Usluga / Kemijska / Općinska voda

· Body&Disc: Ugljični čelik(WCB,LCB)

· Nehohodan čelik(CF8,CF8M,CF3,CF3M) /

· Dupleks nehranljivog čelika(4A,5A,6A) /

· Hastelloy sliva(N-12MV,CW-12MW,CW-2M) /

· Inconel slitina(CY-40,CW-6MC) /

· Monelja slitina(M35-1) /

· Legura od bronze od magnezija(C95400,C95500,C95800,AB2C)

· Stem: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Mekano brvljenje: (PTFE,RPTFE,EPDM)

· Sjedište tijela: 13Cr surfanje / SS304 surfacing / SS316 surfacing / STL surfacing
