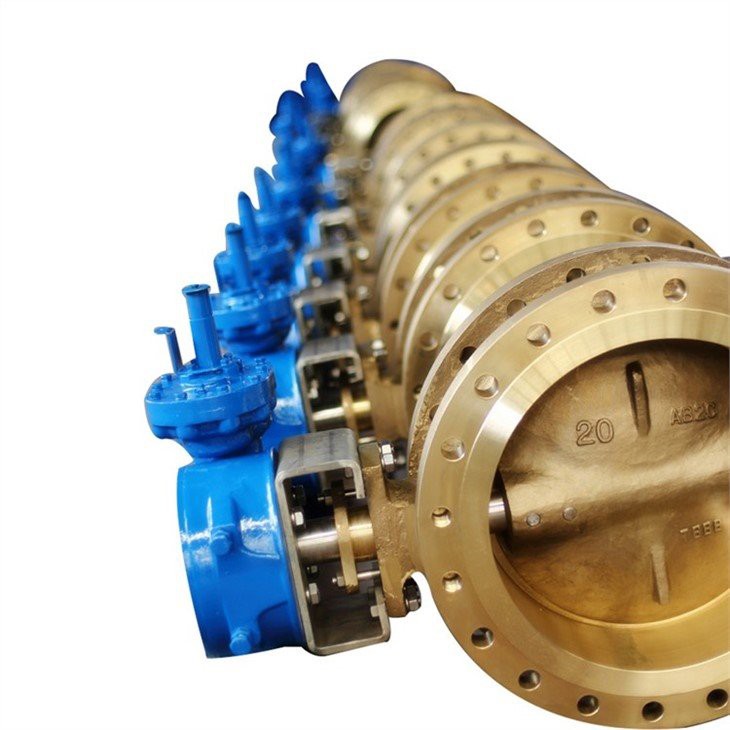

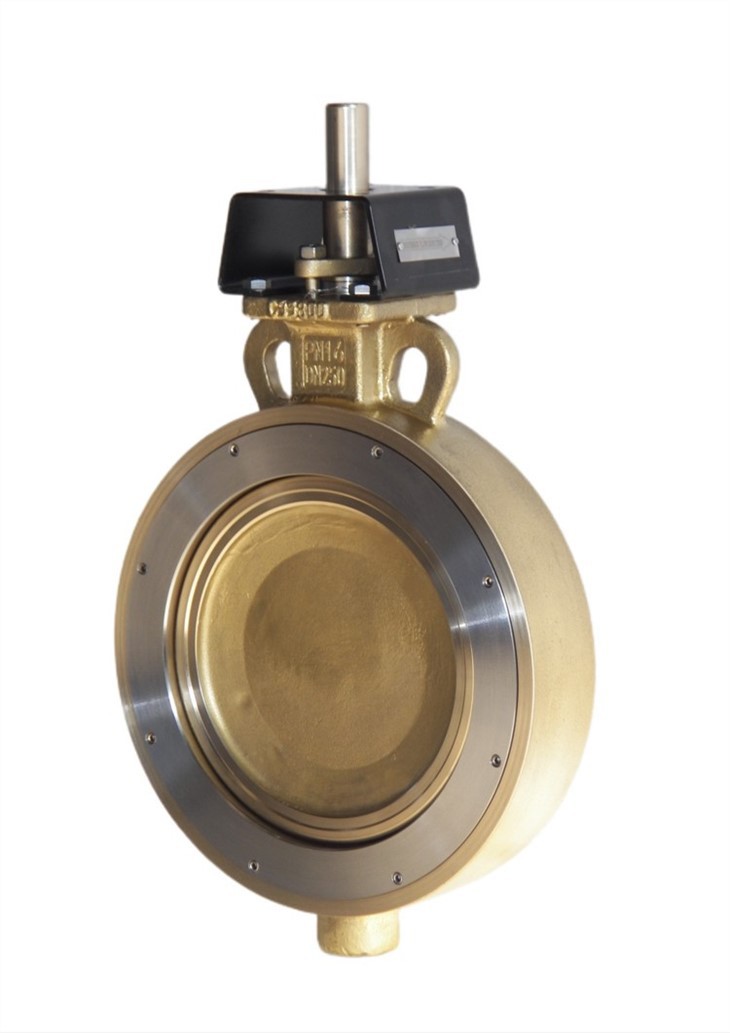

Kao uređaj za otvaranje i zatvaranje na cjevovodu za kiseonik u metalurškom sektoru, ventil za kisik ima mnogo posebno strogih zahtjeva u odnosu na druge opće ventile. Pošto je kiseonik zapaljiv i eksplozivan opasan proizvod, mora da je propušten, anti-statičan, i varnica-dokaz da bi se izbegle nesreće. U pogledu strukture, dizajn je: ne trenje pečat, koji učinkovito smanjuje wear para pečata, pakovanje i gornjeg hlaćenja pečata; uzemljavanje vijci se ugrade na bočnu prigradku kako bi se izbjegle statičke iskre; izloženi dio zalistaka treba biti odobaran prašini i na ulju. Leptirov ventil ima prednosti dobrih performansi tesnjenja, laganog i fleksibilnog rada, sigurnosti i pouzdanosti, te dugog života u službi.

Funkcija dizajna+

Relevantni propisi i standardi za dizajn ventila kisika

Dizajn bi trebao biti u suštini sa "Nekoliko propisa za cijevne mreže kiseonika u preduzećima od željeza i čelika" koje je izdalo Ministarstvo metalurgije 1981. godine, kao i "Tehnički propisi o sigurnosti kisika i povezanog plina" (GB16912-1997), "Oznaka dizajna stanice za kisik" (GB50030-91) i drugi propisi i standardi Zahtjevi.

(1) Maksimalna brzina protoka kisika u cijevima ugljičnog čelika treba da utiče na standardne zahtjeve.

(2) Kako bi se spriječila vatra, nakon ventila kisika treba spojiti dio sliline na bazi bakra ili cjevovoda od nehranjivog čelika dužine ne manje od 5 puta veći od promjera cijevi i ne manji od 1,5m.

(3) Cjevovodi kisika bi trebali imati što manje lakta i bifurkacija. Laktovi naftovoda kisika s radnim pritiskom višim od 0,1MPa trebaju biti utisnuti u priljepnice ventila. Smjer protoka zraka bifurkacije glave treba biti pod uglom od 45° do 60° s smjerom protoka zraka glavne cijevi.

(4) U guzi zavarenoj konkavno-konveksnoj priručnici, crvena bakra žica za zavarivanje koristi se kao pečat O-prstena, što je pouzdan oblik zaptiva za otpornost na plamen priručnica kisika.

(5) Cjevovod za kisik bi trebao imati dobar električni uređaj, otpor uzemljanja bi trebao biti manji od 10Ω, a otpor između priručnica bi trebao biti manji od 0,03Ω.

(6) Treba ugraditi cijev za ventilaciju na kraju glavnog cjevovoda za kisik u radionici kako bi se olakšalo pročišćavanje i zamjena cjevovoda za kisik. Filter treba ugraditi prije nego što duži cjevovod kisika uđe u radionicu regulišućeg ventila.

Mjere opreza za instalaciju ventila za kisik

(1) Sve dijelove u dodiru s kisikom treba strogo odmastiti, a nakon odmasivača koristiti suhi zrak ili dušik bez ulja za duvanje.

(2) Argon arc zavarivanje ili luk zavarivanje treba koristiti za zavarivanje.

Mjere opreza za rad ventila kisika

(1) Ventil kisika treba otvoriti i polako zatvoriti. Operater bi trebao stajati sa strane ventila i otvoriti sve odjednom.

(2) Strogo je zabranjeno korištenje kisika za duvanje cjevovoda ili korištenje kisika za testiranje curenja i pritiska.

(3) Operativni sistem ulaznica provodi se, a operativna svrha, način i uslovi su detaljno objašnjeni i detaljnije predviđeni.

(4) Ručni ventili s kisikom promjera većeg od 70mm dopušteni su za rad kada se razlika tlaka između prednjeg i zadnjeg dio ventila smanji na unutar 0,3MPa.

Mjere opreza za održavanje ventila kisika

(1) Cjevovod kisika treba provjeravati i održavati često, hrđa se uklanja i slika, jednom u 3 do 5 godina.

(2) Sigurnosni ventil i tlakovnik na cjevovodu treba provjeravati redovito, jednom godišnje.

(3) Usavrši uređaj za uzemljenje.

(4) Prije toplog rada treba izvršiti zamjenu i pročišćavanje. Kada je sadržaj kisika u raznesenom plinu 18% do 23%, kvalificiran je.

(5) Odabir ventila, privoda, brvuše, cijevi i okov bi trebao biti u suodlu sa relevantnim propisima "Tehnički propisi o sigurnosti kisika i s njim povezanih gasova" (GB16912-1997).

(6) Uspostaviti tehničke dosjee, rad vlakova, preusmjera i osoblje za održavanje.

Ostale sigurnosne mjere za ventile kisika

(1) Povećati važnost građevinskog, održavanja i operativnog osoblja na sigurnost.

(2) Poboljšajte budnost menadžera.

(3) Poboljšati nivo nauke i tehnologije.

(4) Kontinuirano poboljšava program isporuke kisika.

Standard dizajna+

· Dizajn: API 609·

· Licem u lice: API609-ISO5752-20-ISO5752-13-DIN F4-EN558

· Kraj priveska: ASME B16.5j ASME B16.47-EN1092-1j GOST 12815 ..Gost 33259 -MSS SP44

· Kraj zavarivanje za but: ASME B16.25

· Test: API598

· Požarni sef: API607-API6FA

Tehnička specifikacija+

· Veličina: 2"~48"

· Klasa: 150Lb~900Lb ili PN6~PN160

· Temperatura: 100°C~280°C~420°C~600°C

· Veza: Dvostruka priručnica LUG-WAFER

· Operacija: Crv Gear-Pneumatski aktuator

· Primjena: Industrija željeza i čelika, metalurgija, petrokemija, hemijska industrija

Opcija materijala+

· Tijelo: Inox-F304-F316-F321-CF8C-Aluminijska bronza.Mjed.ASTM A494 M-35-1,UNS N24130-M30C-N06625-Monel 400-Monel K500-INCONEL625 itd.

· Disk: Inox.SS304-SS316. SS321-CF8C.Aluminijska bronza.Mjed.Monel 400-INCONEL625 itd.

· Stem: Monel K500-INCONEL625-C63200-XM-19

Sjedište: PTFE-RPTFE-MONEL-ASME B564 NO400-C63200-F304-F316-SS+STL-SS+nitriding
