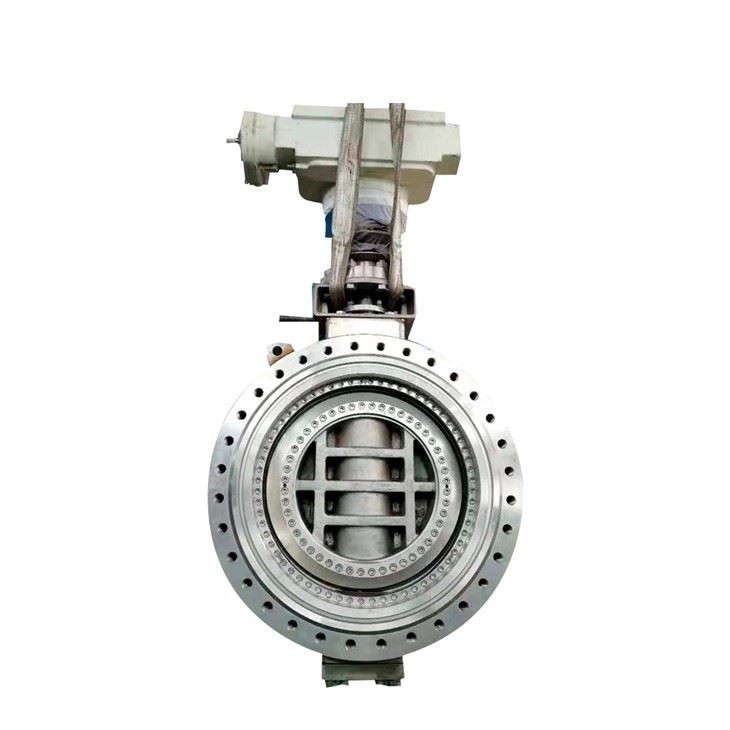

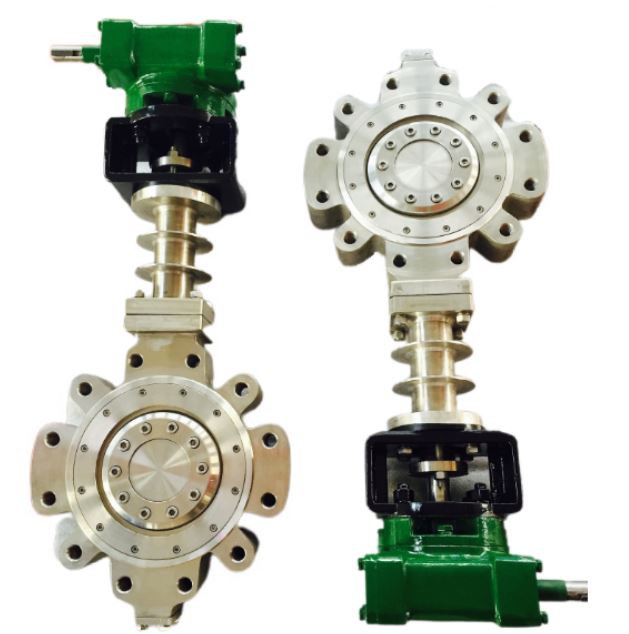

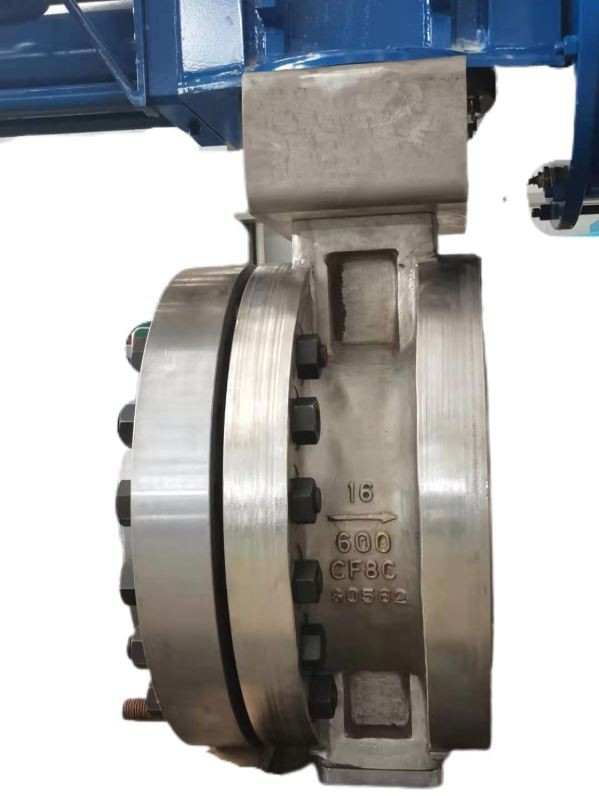

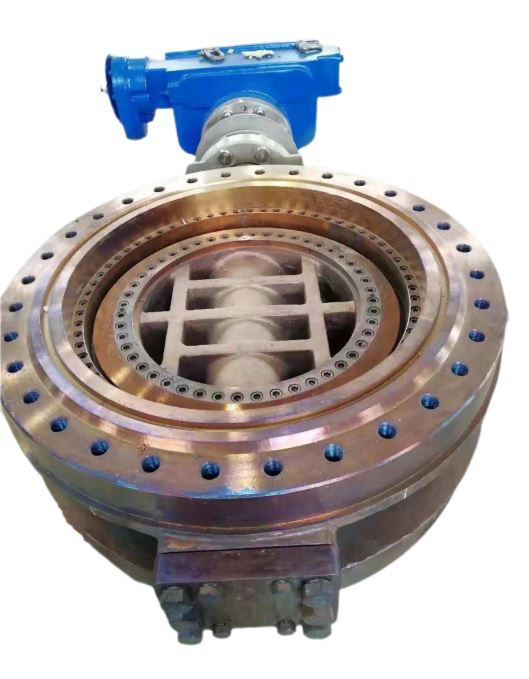

Visokotemperaturni leptir ventil

Taitubv usvaja multi-ekscentrični dizajn i dizajn hlađenja ventila, koji može bolje kontrolirati širenje i kontrakciju deformacije visoke i niske temperature. Ima prednosti visoke temperaturne otpornosti, laganog rada, bez trenja pri otvaranju i zatvaranju, poboljšanja začtitnjenja ventila leptira i produljenja doslužnog života. Prednosti kao što su

1: pozitivna kružna tesna prsten sa sfernom površinom, arijanata sa visoke i niske temperature. U ovom slučaju, kvintuple ofset je najbolje rješenje za strukturni dizajn leptir ventila za visoke i niske temperaturne usluge.

2: Povećati njegovu aksijalnu ekscentričnost (veći promjer steme), te smanjiti njegovu radijalnu ekscentričnost. Njegova superiorna vrijednost podataka je od suštinske važnosti za dizajn ventila leptira visokog pritiska.

3: Smanjenje radijalne ekscentričnosti donosi niži obrtni moment otvaranja, smanjuje abraziju tokom otvaranja i zatvaranja za leptira visokog pritiska. Da se uverim da je vreme podizanja usluga duže od trostrukog zalistaka leptira.

4: Pritisak na prsten za zaštitenje je više paran, životno vrijeme prstena za tesnjenje je duže, što je više pogodan za projektiranje ventila visokih pritisaka i promjenjivih uslova servisa temperature.

Raspon proizvoda tripe ofseta: Razlika punog tlaka ispod 300LB. Max. temp. 425°C, Min. temp. -96°C. Nije pogodan za veliki loptast ventil.

Raspon proizvoda od quintuple offseta: Razlika punog tlaka do 2500LB. Max. temp. 850°C, Min. temp. -196°C.

Funkcija dizajna+

Da bi se zadovoljili zahtjevi visoke temperature, visokotemperaturni leptirovi ventili moraju zadovoljiti sljedeće zahtjeve:

1. U procesu projektiranja, materijal tijela ventila se bira i iz materijala navedenog u ASME B16134 standardu, a primjenjiva temperatura materijala je višu od maksimalne temperature stanja rada ventila.

2.Stem materijal: Materijal za ventil je odabran kao Lnconel X-750. Stabonja se produžuje dizajnom zagrade i dodaju se umivaonici topline kako bi se smanjio utjecaj prijenosa topline na aktuator.

3. Meet Pressure-temperature ratings

4.Visokotemeraturno pakiranje usvaja pojačano pakiranje + dizajn metalne zaštitne jastučiće kako bi se naišlo na curenje pakiranja pod visokom temperaturom i visokim pritiskom.

5. Ako je temperatura višu od 900°C, treba razmotriti fizičko hlađenje.

Standard dizajna+

· Dizajn: API 609

· Licem u lice: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Kraj priveska: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Kraj zavarivanje za but: ASME B16.25

· Test: API598

· Sef za vatru: API607 / API6FA

Tehnička specifikacija+

· Veličina: 2"~104"(DN50~DN2600)

· Klasa: 150LB ~ 2500LB / PN6~PN420

· Veza: Dvostruka priručnica / Butt weld / Lug / Wafer

· Operacija: Crv Zupčanik / Pneumatski aktuator / Električni aktuator

· Temperatura:-120~1200°C

· Primjena: Direktno grijanje / Topionice željeza i čelika / Cirkulirajuća rashladna voda / Elektrane

Opcija materijala+

· Body&Disc: CF8C, F304H,Inconel leuta,Hastelloy leuga

· Stem: XM-19,Inconel slinina,Hastelloy slivena

· Disc Sealing: CF8C, F304H,Inconel slinina,Hastelloy slivena

· Sjedište tijela: F304H+STL
